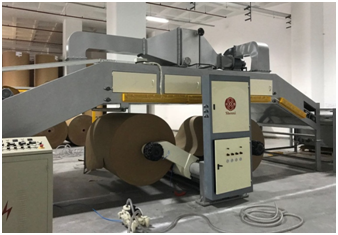

HF（B）-1600蜂窝纸板复合机

1

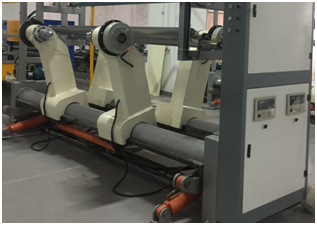

送纸器

该结构是带有四个臂的双旋转轴，同时支撑两个臂上的两个造纸辊。

有效宽度：800-2000mm;最大。纸卷直径：Φ1400mm。

1

2

核心扩展平台

蜂窝输入宽度（扩展前）：1500-2150mm

1

3

核心输送扩展干燥 单元

加热方式：蒸汽加热/电加热，电热管加热分为2组

1

4

粘合机

1。 胶水涂抹辊&刮刀：表面用橡胶包裹，均匀供胶，经久耐用。

2。 刮刀：直径76mm，橡胶辊。防锈。

1

5

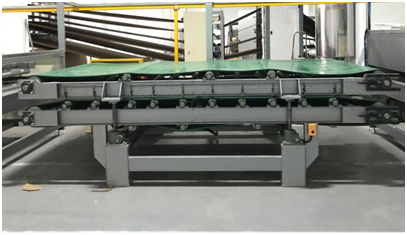

绿带出版社

1。 输送带边缘（橡胶带）确保纸板通过本机中间，输送时均匀压纸板.

2。 速度传送带由变频器控制。

2

6

热板

1。热板，顶部和底部均采用25mm厚铝板

2。温度。 ：〜120摄氏度，自动控制。

1

7

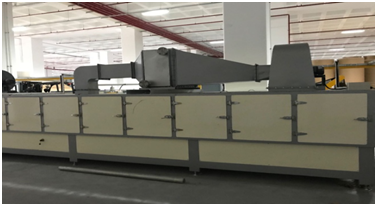

纸板烤箱

1。加热方式：蒸汽加热/电加热，加热箱固定在烤箱外，离心风机泵在热风中进入烤箱，热风循环。

2。 加热功率（电加热）：36kw

1

8

冷压

1。冷却方式：8套轴流风机强制冷却新鲜纸板烤箱，增加其硬度

2。长度：9000毫米

1

9

修剪和放大器;废物收集系统

包括一台分切机+一台切碎鼓风机+必要的管道

1

10

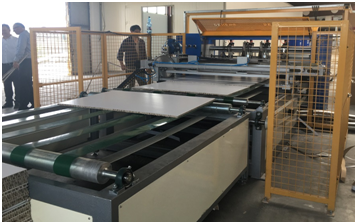

纸板横切

1。切割长度由编码器控制（长度可在触摸屏上设定），长度切割：500-4000mm

2。最大。切割高度：150mm

1

10

电源盒

1.在机器顶部安装框架，固定桌子和线槽和电缆;接线清洁安全合理，维护方便

2.触摸屏操作显示和设置，PLC系统控制

3.电控组件均采用schneideromron和delta组产品

1
